Д16 – алюминиевый сплав

Содержание

сплав Д16Т

Д16Т – алюминиевый сплав, который обладает стабильной структурой, малым весом, хорошей прочностью, обрабатываемостью и сопротивляемостью к незапланированной микроскопической деформации. Относится к сплавам системы Al – Cu – Mg (алюминий, медь, магний) и легируется марганцем.

Маркировка Д16Т позволяет получить информацию об основных свойствах: Д – дюраль, 16 – порядковый серийный номер сплава, Т – закаленный, термически упроченный и естественно состаренный (что отличает его от обычного Д16). За счет такого набора характеристик материал активно используется в корабле-, самолето- и даже ракетостроении.

Д16 – алюминиевый сплав

Алюминиевый сплав Д16 (дюраль, дюралюминий) представляет собой прочный материал, из которого изготавливают металлические плиты, листы, прутки, уголки и другие деформируемые конструкции. В качестве легирующих элементов в нем присутствуют медь, магний и марганец.

Дюралюминий Д16 не предназначен для сварки, детали из этого материала обычно монтируют при помощи специальных креплений и заклепок. Благодаря легкости и механической устойчивости он может быть использован даже в авиастроении и космической промышленности.

Сплав Д16т

Д16т

Д16т характеристики и расшифровка марки, сплав алюминия Д16т плотность, ГОСТ и другая информация.

Д16т – один из самых востребованных дюралюминиевых сплавов в судостроительной, авиационной и космической промышленности. Главное его преимущество заключается в том, что получаемый из него металлопрокат обладает:

  • стабильной структурой;
  • высокими прочностными характеристиками;
  • в 3 раза более легким весом, чем стальные изделия;
  • повышенным сопротивлением микроскопической деформации в процессе эксплуатации;
  • хорошей механической обрабатываемостью на токарных и фрезеровочных станках, уступая лишь некоторым другим алюминиевым сплавам.

Механические свойства

В связи с этим, изделия не требует дополнительной термообработки и позволяет избежать такой распространенной проблемы, как уменьшение размеров заготовок после естественной или искусственной закалки, которая характерна для изделий, выполненных из сплава Д16.

Алюминиевый сплав Д16Т: характеристики и расшифровка марки

Справочники по продукции предприятий металлургической отрасли говорят о том, что на базе алюминия производят порядка 250 сплавов. У каждого свой состав, назначение и технические характеристики. Между тем среди этого разнообразия можно встретить сплав Д16Т, который благодаря характеристикам применяют практически во всех отраслях промышленности.

Конструкционные алюминиевые сплавы дюралюмины

Конструкционные дюралюминиевые сплавы (дюраль, дуралюмин) Д1, Д16, Д19, ВД17, 2024 и др. упрочняют термической обработкой, они обладают высокими характеристиками механических свойств. Упрочнение дуралюмина при термической обработке достигается в результате образования зон Гинье-Престона сложного состава или метастабильных фаз S’ и θ’.

Дюралюминий получают легированием алюминия медью и магнием. Система легирования Al-Cu-Mg была открыта А. Вильмом, когда он получил сплав Д1. Дюралюмины остаются важнейшим сплавом для машиностроения и авиации. Самые значимые для промышленности сплавы в группе дюралюминов Д16 или 2024 и его модификации Д16ч и 1163 используют в термически упрочненном состоянии. Стадия старения после закалки проходит в естественных условиях при комнатной температуре (20°С) и обозначается буквой «Т» после марки сплава — Д16Т, Д16чТ, 1163Т по ГОСТ или «Т4» (близкий «Т3511») в импортной маркировке — 2024Т4 (2024Т3511). Такая термообработка создает хорошее сочетание характеристик вязкости разрушения, выносливости и скорости роста усталостной трещины. Дюралюминий Д16 уступает по прочности и коррозионной стойкости сплавам системы Al-Zn-Mg-Cu (В95, В95пч, В95оч), но превосходит по сопротивлению трещинообразованию при одинаковых относительно прочности напряжениях. Плотность Д16 равна 2,78 г/см 3 , что ниже плотности В95 — 2,85г/см 3 . Сплавы 1163 и Д16ч применяются для деталей, от которых требуется повышенная выносливость в условиях растягивающих напряжений.

дюраль

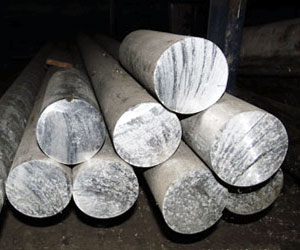

кругляк дюраль

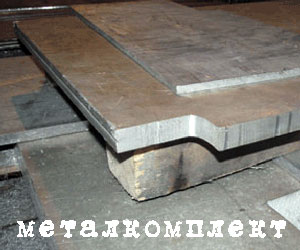

плита д16

Сплавы типа дуралюмин упрочняются при термической обработке, состоящей из закалки с 490—525°С (в зависимости от со­става сплава) и естественного (зонного) или искусственного (фазового) старения.

В наиболее легированных сплавах (Д16, Д19, ВД17 и ВАД-1) содержание меди и магния превышает предельную растворимость этих элементов в твердом растворе или приближается к ней, что обусловли­вает гетерогенное состояние сплавов при температурах нагрева перед закалкой. Ограничение верхнего предела по содержанию легирующих элементов позволяет уменьшить количество растворимых избыточных фаз и повысить вязкость разрушения без снижения прочности.

Характеристики и состав сплава

Состав дюралюминия Д16 регламентирован требованиями ГОСТ 4784-97. Согласно нормативам, доля алюминия Al в нем составляет до 94,7%. Включение каждого дополнительного элемента должно быть не более 0,6-0,7%. В зависимости от типа обработки возможны следующие разновидности и маркировки алюминиевого сплава:

  • Д16А — с нормальной плакировкой;
  • Д16Б — с технологической планировкой (поддается холодной деформации);
  • Д16М — мягкий отожженный сплав (поддается термической обработке);
  • Д16Т и Д16Т1 — закаленный с естественным и искусственным старением;
  • Д16Н и Д16Н1 — нагартованный и усиленно нагартованный сплав.

Сплав Д16 обладает малым удельным весом, высокой пластичностью, малой тепло- и электропроводностью, не склонен к растрескиванию. Материал может подвергаться ковке, резке, фрезеровке, а в процессе обжига становится податливым к холодному деформированию.

Состав д16

Характеристики д16

Сплав д16т: расшифровка марки

Химический состав дюралюминия Д16Т строго регламентируется ГОСТом 4784-97 и расшифровывается следующим образом:

  • Д – дюралюминий;
  • 16 – номер сплава в серии;
  • Т – закаленный и естественно состаренный.

Дюралюминий Д16Т относится к алюминиевым сплавам системы Al-Сu-Mg, легируемым марганцем. Большую его часть составляет алюминий – до 94,7%, остальное приходится на медь, магний и другие примеси. Марганец увеличивает коррозийную стойкость сплава и улучшения его механические свойства, хотя и не образует с алюминием общих упрочняющих фаз, а лишь дисперсные частицы состава Al12Mn2Cu.

Химический состав сплава

Негативно на характеристики д16т влияют включения железа, которое не растворяется в алюминии. Феррум кристаллизуется в дюралюминиевом сплаве в виде грубых пластин, существенно снижая его прочностные и пластичные параметры. Кроме того, примеси железа связывают медь, в результате чего уменьшается прочность сплава, достигающих максимальных значений после естественного старения. В связи с этим, его содержание в дюралюминии очень жестко ограничивается ГОСТом и не должно превышать массовой доли – 0,5-0,7%.

На западе существует аналог сплава Д16Т, плотность которого также равна 2,78 г/ кв. см., но маркируемого по-другому – 2024 т3511.

Технологические, физические и химические свойства сплава Д16

Химический сплава Д16 описывается в ГОСТ4784-97. По прочности среди алюминиевых сплавов он уступает только В95. Однако, по конструкционной прочности он превосходит В95. Тепло и электропроводность указанного материала значительно ниже, чем у чистого алюминия, но превышает проводимость сталей.

Химические свойства Д16

Химический состав и некоторые свойства

Алюминий Д16Т относят к сплавам металлической системы Al/Cu/Mg. В состав входят:

  • алюминий до 94 %;
  • медь до 4,9%;
  • магний до 1,8%;
  • марганец до 0,9% и множество других элементов.

Химсостав дюралюминия Д16Т регламентирован в ГОСТ 4784-97. Название расшифровывают следующим образом:

  • Д – дюралюминий,
  • 16 порядковый номер сплава,
  • Т – закаленный и состаренный.

В состав Д16Т могут входить элементы: бериллий, титан, кремний, никель и прочее.

Кремний препятствует свариваемости сплава. Дело в том, что при воздействии высоких температур, возникающих в зоне сварки, в месте сварочного шва образуются трещины, снижающие качество сварки.

Никель снижает пластичность и прочность термически обработанных сталей. Вместе с тем при высоких температурах снижает коэффициент линейного расширения.

Одновременное присутствие в сплаве никеля и железа приводит к повышению механических характеристик. Следует отметить, что совместное содержание этих двух металлов оказывающих положительное влияние на Д16Т напрямую связано с образованием соединения FeNiAl9, как видно из формулы в нем нет и следов пребывания меди.

Специалисты по цветным металлам знают, что наличие одного железа в химическом составе алюминиевого сплава заметно ухудшает его характеристики. Оно способствует образованию пластин феррума. Это явление существенно понижает прочностные характеристики сплава Д16Т. Именно поэтому ГОСТ жестко нормирует содержание железа в Д16Т.

Аналоги

Технические параметры алюминия Д16Т привели к тому, что его производят более чем десяти странах мира. Ниже приведены аналоги сплава, который производят в в индустриально развитых странах мира, в США сплав называется 2024. В Германии 3,155, в странах Европейского союза сплав носит название ENAW-2024.

Номенклатура выпускаемой продукции чрезвычайно широка, это можно объяснить высокой популярностью металла, возникшей вследствии его широкого применения. Предприятия цветной металлургии, расположенные в нашей стране, выпускают следующую номенклатуру продукцию:

  • трубный прокат разного диаметра — ГОСТ 18482-79;
  • прутки разного калибра и исполнения – ГОСТ 21488-97, ГОСТ 51834-2001;
  • лента в различном состоянии — ГОСТ 13726-97;
  • профили разного сечения и размеров — ГОСТ 8617-81
  • плиты – ГОСТ 17232-99

алюминиевый круг д16т

Различие естественного и искусственного состаренных сплавов

Температура эксплуатации сплавов Д16, Д16ч, 1163 в естественно состаренном состоянии ограничена 80°С из-за снижения коррозионной стойкости в случае нагревов при более высоких температурах.

Эти сплавы в искусственно состаренном состоянии имеют улучшенную коррозионную стойкость, которая не снижается при нагревах, более высокие прочностные свойства, особенно предел текучести, однако более низкие значения относительного удлинения, вязкости разрушения, выносливости по сравнению с естественно состаренным состоянием.

Существенное улучшение вязкости разрушения в искусственно состаренном состоянии достигается в результате снижения содержания железа, кремния, а также легирующих элементов. Поэтому для деталей в искусственно состаренном состоянии используются улучшенные модификации сплава Д16 — Д16ч и 1163. Эти сплавы в искусственно состаренном состоянии могут применяться в температурно-временных областях, в которых не рекомендуется применять сплавы в естественно состаренном состоянии: при эксплуатационных нагревах при температурах выше 80°С или технологических нагревах выше 125°С, а также при повышенной опасности коррозии под напряжением. При изготовлении деталей из сплавов Д16ч и 1163 в искусственно состаренном состоянии необходимо выбирать конструктивные формы с минимальной концентрацией напряжений, отрабатывать плавность переходов при изменении сечения деталей, уменьшать эксцентриситеты. Кроме того, ограничиваются допустимые деформации при формообразовании и правке в зависимости от состояния термообработки, величины зазора перед сборкой, не рекомендуется ударная клепка.

Сплавы системы Аl-Сu-Mg превосходят по жаропрочности сплавы систем Аl-Mg, Аl-Mg-Si, Аl-Zn-Mg-Cu. Их преимущество перед высокопрочными алюминиевыми сплавами проявляется при температурах выше 100°С и особенно при длительных выдержках. Сплавы Д1, Д16 склонны к образованию кристаллизационных трещин и поэтому относятся к категории несваривающихся плавлением сплавов. Cвариваемым сплавом является сплав ВАД-1.

Химические и электротехнические свойства Д16АТ (Д16Т)

Химический состав сплава, из которого изготавливаются листы Д16АТ эквивалентен Д16Т по ГОСТ 4784-97. Д16 – термоупрочняемый сплав, который можно облагородить до или после изготовления детали. Что касается механических свойств материала, то после закалки и естественного старения, материал прибавляет к прочности и твёрдости более чем в два раза, что видно из указанной таблицы. Теплопроводность же и электропроводность после закалки и старения падают где-то в 1,5 раза.

Химический состав Д16АТ

Свойства материала Д16

Д16 – это термоупрочняемый деформируемый сплав алюминия, который имеет химический состав по ГОСТ 4784-97.

Химические свойства Д16

Благодаря низкой тепло и электропроводности этот материал хорошо проявляет себя при температуре свыше 120 °C и до 250 °C, однако не допускается его использовать даже кратковременно при температуре выше 500 °C. Он не склонен к образованию трещин, но при повышении температуры выше 80 °C склонен к образованию межкристаллитной коррозии, что накладывает определённые ограничения на его применение. Однако искусственное состаривание позволяет избежать образования коррозии, с одновременным уменьшением прочности и пластичности.

Д16Т обладает высокой твёрдостью и прочностью, но уступает по этим параметрам заготовкам из сплава ВД95Т1 в особо твёрдом состоянии после искусственного старения и закалки. Но при повышении температуры выше 120 °C Д16Т проявляет лучшие механические свойства и не имеет себе равных в пределах до 250 °С. Кроме того следует отметить, что ВД95 склонен к коррозии под напряжением, так что не всегда удаётся использовать весь потенциал этого материала до конца.

Большинство дюралей имеет склонность к коррозии больше чем другие сплавы алюминия. По этой причине изделия из дюралей плакируют 2-4% слоем технического алюминия, либо покрывают лаком. Однако учитывая иногда высокие температурные режимы работы деталей из дюралей, в большинстве случаев предпочтительнее плакировка и анодирование, что и сказывается на выборе листовой продукции, выпускаемой под плакировкой. Кроме того Д16Т плохо поддаётся сварке и может свариваться только точечной сваркой, поэтому в большинстве случаев закрепляется с помощью заклёпок и других разъёмных и неразъёмных соединений.

Химический состав.

Дюралюминий Д16 относится к алюминиевым сплавам, содержащим до 94,7% алюминия. Остальное приходится на легируемые элементы – медь, магний, марганец, а также ряд примесей.

Химический состав Д16

Примечание: Al – основа; процентное содержание Al дано приблизительно

Примеси железа и кремния негативно сказываются на прочности и пластичности сплава Д16, поэтому их содержание строго регламентируется стандартом – доля каждого из них не должна превышать 0,5-0,7%.
Марганец не входит в состав упрочняющих фаз, но его присутствие в дюралюминии повышает его антикоррозийность, улучшает механические свойства и увеличивает температуру рекристализации. В связи с этим, сплав Д16 удовлетворительно куется, режется и фрезеруется с помощью размерного травления, а также сваривается точечной сваркой.

Достоинства и недостатки Д16

Дюралюминий Д16 имеет большое количество преимуществ, а также некоторые недостатки. К плюсам данного сплава следует отнести:

  • повышенная прочность;
  • пластичность и легкость;
  • устойчивость к высоким температурам.

Из минусов стоит выделить:

  • склонность к коррозии;
  • слабая свариваемость материала.

Термообработка сплава д16т

Дюралюминий Д16Т подвергается дополнительной обработке для улучшения его эксплуатационных качеств:

  1. В первую очередь проводится температурная закалка при 495-505 градусах. При более высоких температурах происходит пережог алюминия, приводящий к резкому снижению качественных характеристик сплава.
  2. Во-вторых, дюралюминий закаливается в холодной воде, причем большое влияние имеет температура охлаждающей воды. Самый оптимальный диапазон, при котором сплав достигает максимального сопротивления к межкристаллитной коррозии и питингу – 250-350 градусов.
  3. И в последнюю очередь дюралюминиевый сплав Д16Т подвергается естественному старению, которое проводится при комнатной температуре в течение 4-5 дней.

В результате после закалки и старения материал приобретает твердость, равную 125-130 НВ, которая является максимальной среди всех известных дюралюминов.

Коррозионная стойкость

Сплав Д16 обладает склонностью к образованию межкристаллитной коррозии, в виду высокого содержание примесей. Особенно эта склонность начинает проявляться при эксплуатации деталей из указанного материала при температуре свыше 80 ˚C. В пределах этой эксплуатационной величины применяется сплав в естественно состаренном состоянии. А с повышением температуры, рекомендуется применять Д16 в состоянии после закалки искусственного старения.

Листы из Д16 плакируются нормальной плакировкой для защиты от коррозии и в нормальном состоянии. Д16АМ плакируется техническим алюминием марки АД1, слоем от 2 до 4 % от толщины проката. Дополнительной защитой от коррозии может служить анодирование или покрытие из лакокрасочного слоя.

Термическая обработка сплава Д16Т

Для повышения рабочих свойств Д16Т подвергают термической обработке, которая проходит в несколько этапов.

На первом этапе выполняют закаливание при температуре 495 – 505 ºC. Более высокие температуры использовать нежелательно, так как возникает такое явление, как пережог. Он приводит к резкому падению некоторых параметров Д16Т.

На втором этапе дюраль закаливают в воде, при этом важную роль играет ее температура. Оптимальная температура закаливания составляет 250-350 ºC. Именно по достижению этих температур сплав получает предельную стойкость к межкристаллической коррозии.

На третьем этапе сплав подвергают старению. Для этого он выдерживается несколько дней (обычно 4 – 5 дней) при температуре 18 – 20 ºC.

По окончании проведения вышеперечисленных операций сплав марки Д16Т получает твердость 125 – 130 по НВ. Это самый высокий показатель среди всего семейства дюралей.

Возврат при старении

В естественно состаренных сплавах типа дуралюмин при быстром и кратковременном (2 мин) нагреве до 250—300°С происходит снижение прочности до значений, свойственных свежезакаленному состоянию. Это явление называется возвратом при старении. Искусственное старение уменьшает явление возврата.

Плакировка

Листы Д16АТ покрываются нормально плакировкой из технического алюминия АД1, толщиной 2-4 % от толщины проката. Плакировка наносится с целью защитить материал от коррозии, к которой сплав склонен в обычных условиях, а при высоких температурах он ещё и склонен к образованию межкристаллитной коррозии. Плюсом применения Д16АТ является то, что его не надо больше термически обрабатывать, следовательно плакировка не будет нарушена в процессе обработки, что удешеви стоимость конечной продукции, за исключением случаев, когда может понадобиться более надёжная защита от коррозии в виде лакокрасочного покрытия или анодирования.

Форма выпуска

Как уже было сказано ранее, Д16 в чистом виде, хотя применяется, но редко. А невысокая стойкость к коррозии диктует необходимость в плакировке металлопроката. Соответственно, выпускаются полуфабрикаты из Д16 следующих видов:

  • В чистом виде,
  • Т – закалённые и естественно состаренные,
  • Т1 – искусственно состаренное состояние.
  • М – отожжённые,
  • Плакированные (прим. Д15ТА)

Из Д16 производят:

Прутки диаметром до 100 мм производятся в естественно-состаренном виде в состоянии Т иногда отожжённые – М, а листы – плакированные в состоянии М или Т, в зависимости от области применения.

Механические свойства кругов Д16

Механические свойства листов Д16

Температурная обработка.

Для увеличения прочности, дюралюминий Д16 подвергают температурной закалке, нагревая до 495-505 градусов. Старение при более высоких температурах приводит к пережогу алюминия, его окислению и оплавлению, в результате чего понижается прочность и пластичность сплава.

Твердость Д16

Закалку проводят в холодной воде, что значительно увеличивает стойкость дюралюминия Д16 к кристаллизационной коррозии. Затем его подвергают естественно старению в течение 4-5 суток при комнатной температуре, обеспечивающему максимальные антикоррозийные свойства. В серийном производстве полуфабрикаты сплава Д16 подвергают ускоренному старению, повышая температуру до 100 градусов. Процесс заканчивается буквально через несколько часов, а изделия получают практически такие же прочностные характеристики, как и при естественном старении.

Механический свойства алюминия Д16

Как улучшить Д16Т

Для того чтобы защитить сплав Д16Т от коррозии, его поверхность поддается плакировке техническим алюминием, анодированию или лакированию. Материал практически не пригоден для сварки, за исключением точечного метода. В основном монтаж изделий из данного металла осуществляется за счет создания специальных крепежных элементов – заклепок, болтов, шурупов и т. д.

Усилить преимущества дюралюминия Д16Т позволяет дополнительная термообработка. При температуре 500-505 градусов происходит закалка материала (в более высоких пределах возможен пережог Al), затем он закаляется в воде при температуре 250-350 градусов. На последнем этапе дюраль предается естественному старению при комнатной температуре, что дает на выходе максимальную для этого класса твердость 120-130 НВ.

изделия из д16т

Как справиться с недостатками

закалка сплава

Наиболее надежной защитой от коррозии для алюминиевого сплава Д16 является закалка и плакировка. Также возможен вариант с анодированием или оксидированием в серной кислоте — в данном случае металлическая поверхность покрывается защитной оксидной пленкой, препятствующей образованию ржавчины.

Данный материал практически не пригоден к сварке. Исключение составляет точечная сварка. Для того, чтобы обеспечить крепление материалов из сплава, используются различные крепежные детали и элементы.

Для улучшения прочностных характеристик дюралюминий нагревают до 500-505 градусов. Недопустимо превышение этой температурной планки, так как это чревато пережогом алюминия и его дальнейшим окислением. Термическую закалку необходимо осуществлять в холодной воде.

Виды проката и механические свойства Д16АМ

Д16АМ – это маркировка для листового проката из дюралюминии Д16, выпускаемого в мягком состоянии и с нормальной плакировкой. В таком состоянии выпускаются листы Д16АМ

Относительное удлинение у данных видов металлопроката составляет около 12 %
а твёрдость НВ 10 -1 = 42 Мпа.

Механические характеристики

Обрабатываемость

Д16Т относят к деформируемым алюминиевым сплавам, из которых производят полуфабрикаты – листы, плиты и пр. Кроме того, из него получают поковки и штамповки, которые получают на прокатных станах, прессах и экструзивном оборудовании.

Сплав этого типа довольно легко обрабатывается резанием. Для него применяют стандартные режимы резания при обработке имеет смысл использовать смазочно – охлаждаемые жидкости. Но в некоторых случаях для обработки заготовок из дюраля необходимо подбирать специальный инструмент.

плита

Область применения

Д16Т – это конструкционный термоупроченный и естественносостаренный сплав в заготовке, который применяется в различных областях народного хозяйства.

Его применяют и для изготовления силовых элементов конструкций в авиатехнике: деталей обшивки, каркаса, шпангоутов, нервюр, тяги управления, лонжерон.

Также из него выпускают и детали работающие при температуре в пределах 120-230 ° C — по ГОСТу.

Он применяется и в автомобильной промышленности для изготовления кузовов, труб и других достаточно прочных деталей.

Д16Т применяют для изготовления заклёпок с высокой прочностью на срез. Эти же заклёпки применяются для крепления других более мягких алюминиевых деталей, например из магналий АМг6.

Зависимость свойств дюралюминия от степени рекристаллизации

Механические свойства горячедеформированных полуфабрикатов из сплавов типа дуралюмин сильно зависят от степени рекристаллизации в процессе нагрева при деформации и термической обработке. Разница в прочности закаленного и состаренного рекристаллизованного и нерекристаллизованного материалов достигает 200 МПа.

Полуфабрикаты с нерекристаллизованной структурой по сравнению с рекристализованной при повышенных прочностных свойствах в долевом направлении имеют преимущество по вязкости разрушения, выносливости при одинаковом по абсолютной величине уровне напряжения, сопротивлению коррозии под напряжением, но обладают более низким относительным удлинением в долевом направлении; выигрыш по прочностным свойствам уменьшается на образце с отверстием.

Листовой материал, изготовленный методом горячей и последующей холодной прокатки, а также проволока и трубы, изготовленные холодной прокаткой и волочением, в закаленном состоянии имеют полностью рекристаллизованную структуру. Профили и прутки, полученные горячим прессованием, после термической обработки могут иметь структуру от полностью нерекристаллизованной до полностью рекристаллизованной. Возможно получение преимущественно нерекристаллизованной структуры и в плитах. Сохранению нерекристаллизованной структуры способствует повышение температуры и уменьшение степени горячей деформации изделий, понижение температуры и времени выдержки при нагреве под закалку, увеличение содержания элементов (Мn, Cr, Zr и др.), повышающих температуру рекристаллизации.

Антикоррозийная защита дюралюминия Д16.

Применение алюминия

Повышенной стойкостью к коррозии обладает дюралюминиевый сплав Д16, прошедший высокотемпературную закалку, плакировку чистым алюминием или анодирование. Первый способ применим только для листов, поскольку тонкий слой алюминия (не более 4% от толщины изделия) необходимо наносить с обеих сторон заготовки. Для этого отфрезерованные слитки дюралюминия, покрывают планшетами из чистого алюминия, а затем прокатывают. В результате получают листовые полуфабрикаты, устойчивые к коррозии, царапинам и другим механическим повреждениям. Правда, у них имеется недостаток – пониженная усталостная прочность.

Другие полуфабрикаты подвергают анодированию или электрохимическому оксидированию в серной кислоте. Таким образом, на их поверхности образуется плотная и толстая оксидная пленка, которая эффективно защищает дюралюминиевый сплав от коррозии.

Однако, коррозионная стойкость естественно состаренного дюралюминия, не имеющего защитного слоя, резко снижается при температуре более 100 градусов. Нагрев ведет к возникновению межкристаллитной коррозии и растрескиванию готового изделия.

Применение

Благодаря уникальным эксплуатационным характеристикам сплав Д16Т применяется в различных отраслях народного хозяйства. Главным образом, Д16Т используется в нефтяной, химической, судостроительной, автомобилестроительной и авиаконструкторской промышленности:

    – в производстве нефте- и газопроводов, резервуаров, эксплуатационных колонн; и листы – в сборке кузовов, обшивок, тяг, лонжеронов и каркасов автомобилей, судов, авиационной и космической техники, а также для изготовления рекламных щитов, уличных табличек и дорожных знаков; – в создании креплений, заклепок и прочей соединительной арматуры; – в разработке деталей для станков, машин и прочего оборудования.

Заполните данные ниже и наши менеджеры обязательно свяжутся с Вами в самое ближайшее время, а также проконсультируют по интересующим вопросам

Область использования изделий из сплава Д16

В зависимости от типа проката, алюминий Д16 применяется во многих промышленных отраслях:

    используются в изготовлении силовых конструкций в энергетике, нефтегазовой и химической сфере — всё это за счет высокой пропускной способности и невосприимчивости к влаге и коррозии; предназначены для изготовления деталей в конструкции бурильных установок, самолетов, вертолетов, кораблей и автомобилей, а также в качестве декора при строительстве и отделке зданий; находят применение в производстве обшивки, каркасов, кузовов, тяг управления, силовых конструкций и других элементов летательных аппаратов и автомобилей; также подходят для использования в строительной и топливной индустрии, машино- и приборостроении, сооружении воздушных и морских судов; часто идут на производство крепежа — заклепок, шестигранников, шурупов, гаек, болтов. Кроме того, нередко из них делают комплектующие для двигателей, мачт и балок, а в ряде случаев их задействуют при монтаже окон, дверей и внутренних перегородок.

Заполните данные ниже и наши менеджеры обязательно свяжутся с Вами в самое ближайшее время, а также проконсультируют по интересующим вопросам

Область применения проката Д16Т

Физико – химические параметры сплава применяют для производства различного проката и заготовок. Металл нашел применение в различных отраслях, например, из него производят элементы фюзелажей, плоскостей, силовых элементов конструкции (элероны, лонжероны и пр.) летательных аппаратов.

Кроме того из Д16Т производят элементы управления авиационной техникой – тяги, кронштейны и пр. Не менее широкое применение этот металл нашел и в космической промышленности.

В целях облегчения конструкций дуралюмин используют при строительстве судов разного типа начиная от моторных лодок и заканчивая океанскими лайнерами. Ни один современный станок, не обходится без деталей выполненных из дюраля. Причем из него могут быть изготовлены и ответственные детали и не очень.

Высокая стойкость к коррозии позволяет его использовать при изготовлении уличных указателей, рекламных конструкций, дорожных знаков и много другого.

Не обошла своим вниманием материал и нефтедобывающая промышленность. Так, из материала производят трубы нефтяной нормали. Оборудование, которое задействовано на эксплуатации скважины и изготовленное с применением труб и арматуры, произведенной из Д16Т способно проработать бесперебойно, а главное, безотказно порядка восьми лет.

Дуралюмин обладает свойствами, которые близки к некоторым видам стали. Но при этом, он значительно легче примерно в три раза. Его легко транспортировать и он легко обрабатывается. Но в отличие от многих материалов, дюралюминий, при работе в среде, с повышенной температурой начинает активно корродировать. Но это решаемая проблема. Для снижения коррозийных явлений в расплав добавляют ингибиторы, создающие на поверхности заготовки оксидную пленку.

Применение проката Д16АМ

Д16М – это конструкционный сплав, профили из которого применяются для устройства нагруженных конструкций, в том числе в авиатехнике. Материал в отожжённом состоянии обладает большей пластичностью, хотя и меньшей прочностью. Однако, он поддаётся закалке и старению уже после производства необходимых форм.

Отожжённые ленты Д16АМ толщиной 0,5-0,7 мм — выпускаются шириной 1000-1600 мм, а ленты Д16АМ 0,7-10,5 мм — шириной 1000-2000 мм. Ленты и листы из этого сплава также служат в качестве конструкционного материала в авиационной промышленности и в других областях и где легко поддаются деформации, с возможностью последующей закалки и старения.

Механические свойства Листов Д16АМ

В ряду прочих сплавов Д16 в мягком состоянии, хотя и обладает меньшей прочностью, чем В95, но лучше деформируется и поддаётся последующей закалке и старению. После старения, сплав Д16 практически не уступает по механической прочности В95. При высоких температурах, после искусственного старения он теряет в прочности, но сохраняет лучшую стойкость к коррозии. Конструкционная прочность Д16 в твёрдом состоянии – выше, чем у В95. По этой причине Д16 является самым распространённым конструкционным сплавом алюминия.

Химический состав по ГОСТ 4784–77 и ОСТ 190048–77

Сплавы данной группы содержат от 2 до 5 % Cu, 0,15–2,7 % Mg, 0–1,0 % Mn, до 0,7 % Fe, до 0,7 % Si и небольшие количества цинка и титана в виде примесей. В сплавы с повышенным содержанием магния (Д19, ВАД-1, Д19П) вводят небольшие количества бериллия для понижения окисления в процессе плавки, литья и термической обработки.

Как применяются листы Д16АТ

Листы Д16АТ используются в качестве конструкционного материала и обшивки в авиастроении. Они обладают прекрасной конструкционной прочностью, лёгкостью, прочностью и высокой твёрдостью. Д16АТ – самый распространённый конструкционный сплав, поставляемый в виде листового проката.

Плиты Д16АТ или Д16Т используются также в авиационной промышленности, наряду с автомобильной промышленностью и машиностроением.

Механические свойства Д16Ат

Д16АТ обладает лучшей конструкционной прочностью, чем более механически прочный сплав В95Т и не склонен к коррозии под напряжением. Он прекрасно проявляет свои свойства при температуре в пределах -230 – 120 ˚C.

Технологические свойства дюрали

Плакированные листы отличаются высокой коррозионной стойкостью, прессованные изделия, штамповки и поковки — пониженной стойкостью. Прессованные изделия из дюралюминия Д1 и Д16 в закаленном и естественно состаренном состоянии при эксплуатационных нагревах выше 100°С склонны к межкристаллитной коррозии; искусственное старение повышает сопротивление коррозии. Неплакированные детали из дуралюминов следует подвергать анодированию и защищать лакокрасочными покрытиями.

Сплавы хорошо свариваются точечной сваркой и не свариваются плавлением из-за высокой склонности к трещинообразованию. Все дуралюмины удовлетворительно обрабатываются резанием (в закаленном и состаренном состоянии) и химическим фрезерованием (размерным травлением). Обрабатываемость резанием в отожженном состоянии плохая. Высокотемпературная пайка не применяется из-за опасности пережога.

Температура начала ковки Д16, Д16П — 460°C, конца — 380°C.
Дуралюмин широко применяют во всех областях народного хозяйства, особенно в авиации. Сплав Д16 в виде листов и прессованных полуфабрикатов — основной материал для силовых элементов конструкции самолетов (детали каркаса, обшивка, шпангоуты, нервюры, лонжероны, тяги управления) и других нагруженных конструкций.
Сплав Д19 применяют для тех же деталей, что и сплав Д16, работающих в условиях эксплуатационных нагревов до температуры 200—250°С, а также для изготовления заклепок. Сплав Д1 используют для штамповки лопастей воздушных винтов, а также различных узлов крепления. Сплав ВД17 применяют для изготовления лопаток компрессора двигателей.
